زندگی گذشته و حال چرخان بی نقص

منشأ چرخ چرخ مرکزی

منشأ چرخ چرخ مرکزی را می توان به اوایل قرن بیستم ردیابی کرد. در آن زمان ، اتومبیل ها به سرعت توسعه یافتند و بیش از 20 شرکت خودرو مانند مرسدس بنز ، فورد و جنرال موتورز یکی پس از دیگری تأسیس شدند. فرم سازمانی تولید خودرو وارد تولید استاندارد و تولید خط مونتاژ شد. چرخ چرخ مرکزی تحت تقاضای صنعت خودرو به دلیل حجم بالای تولید قطعات دقیق متولد شد.

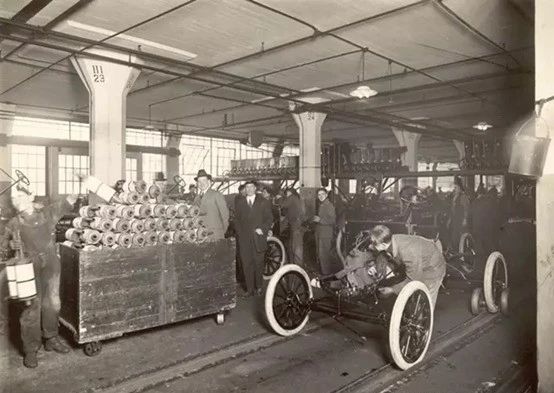

کارگاه تولید خودرو در اوایل قرن بیستم

در سال 1921 ، شرکت ماشین آلات آسیاب سینسیناتی یک سفارش چرخشی را از شرکت فورد موتور پذیرفت ، ده چرخ دستی بدون مرکز را برای زمان به دست آورد و آنها را در 17 فوریه 1922 به فورد تحویل داد.

چرخ محور سینسیناتی به فورد تحویل داده شد

با تولد چرخ چرخ بدون مرکز ، دقت ابعادی و گرد بودن قطعات به طور مستقیم توسط یک چهارم افزایش یافته است و زمان تولید به یک دهم اصلی کاهش یافته است. این فناوری سنگ زنی گریز از مرکز نه تنها تولید انبوه را قادر می سازد بلکه تولید قطعات قابل تعویض را نیز امکان پذیر می کند.

توسعه دستگاه های سنگ زنی بی مرکز در کشور ما

در کشور من ، چرخ های بدون مرکز دیر شروع شدند ، اما نسبتاً سریع توسعه یافتند و سه مرحله اصلی را تجربه کرده اند: تولید تقلید ، طراحی خود و طراحی مدرن.

1. مرحله تولید تقلید

1954-1960 مرحله تقلید بود. در سال 1954 ، کارخانه ابزار ماشین Wuxi از چرخ های معمولی بدون مرکز M2075 تقلید کرد. در سال 1957 ، ماسه های گسترده ماسه ای بدون مرکز M1075K تقلید شد.

چرخ دستی بی مرکز کشور من (منبع تصویر: وب سایت رسمی کارخانه ابزار ماشین Wuxi)

2. مرحله طراحی خود-توسعه خود از چرخ های بی نقص کشور من M1025

در اکتبر سال 1956 ، کارخانه ابزار ابزار Wuxi شروع به طراحی چرخ دستی M1025 تحت هدایت کارشناسان اتحاد جماهیر شوروی کرد. با تلاش مشترک تکنسین ها و کارگران قدیمی ، مشکلات فنی مختلفی برطرف شد. در مارس 1958 ، محصول جدید مونتاژ شد و ارزیابی به تصویب رسید.

این چرخ دستی است که توسط کارخانه ابزار Wuxi Machine طراحی شده است ، و همچنین چرخ دستی بی نظیر خود در کشور من است. توسعه موفقیت آمیز این چرخ دستی بدون مرکز ، تجربه ارزشمندی زیادی را برای تحقیقات و توسعه بعدی چرخ های بی مرکز ما جمع کرده است.

از سال 1961 تا 1970 ، کارخانه های چرخدار مخصوص ماشین آلات Wuxi برای پردازش دریچه های گاز ، پین های توپ ، شفت های متقاطع ، لوله های فولادی ، شفت های حرکتی و غیره در چین طراحی شده اند. اینها نشانه بلوغ خود طراحی از چرخ های بی مرکز در کشور ما است. در این دوره ، کارخانه ابزار ابزار Wuxi ، کارخانه ابزار ماشین Xianfeng ، کارخانه ابزار ماشین ساز دوم Benxi ، کارخانه ابزار ماشین Changchun و سایر تولید کنندگان به طور پی در پی مجموعه ای از دستگاه های سنگ زنی معمولی را تولید کردند.

3. مرحله طراحی مدرن

با توسعه علم و فناوری ، از اوایل دهه 1980 ، چرخ های بدون مرکز وارد مرحله طراحی مدرن شده اند. کشور من نه تنها نسل جدیدی از چرخ های با دقت بالا و چرخ های بی پروا با سرعت بالا را توسعه داده است ، بلکه از طراحی مدولار ، طراحی عناصر محدود استاتیک و پویا ، طراحی به کمک رایانه و طراحی بهینه سازی برای طراحی چرخ های بی نقرت استفاده کرده است.

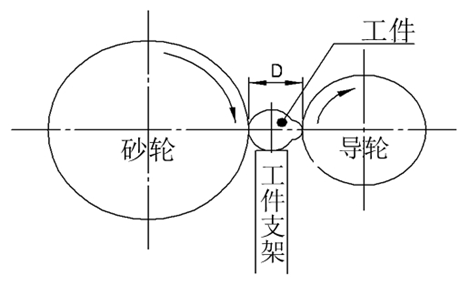

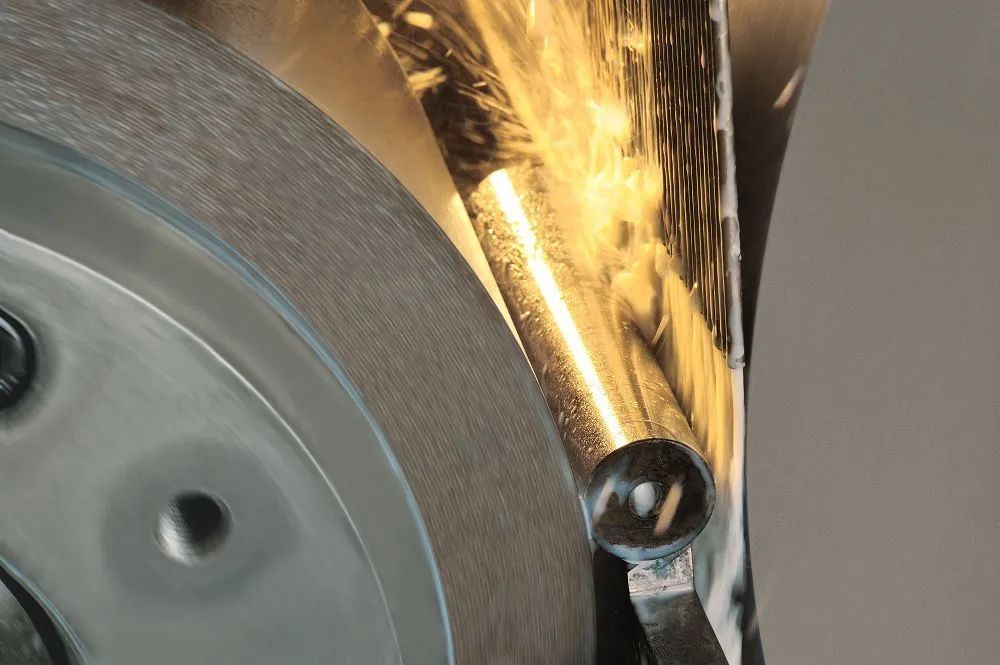

اصل کار و روش چرخ دستی بی مرکز. همانطور که از نام آن پیداست ، چرخ محور نوعی چرخ دستی است که نیازی به چسباندن مرکز قطعه کار برای خرد کردن ندارد. این عمدتا از سه مکانیسم تشکیل شده است: چرخ سنگ زنی ، چرخ راهنما (چرخ تنظیم) و براکت قطعه کار (پالت). عملکرد چرخ سنگ زنی برای از بین بردن سطح از سنگ زنی و تولید درجه نور مورد نظر است. عملکرد چرخ راهنما کنترل سرعت چرخش سنگ زنی است. براکت قطعه کار برای پشتیبانی از سنگ زنی در هنگام سنگ زنی استفاده می شود.

با توجه به روش خوراک قطعه کار ، سه روش سنگ زنی بدون مرکز وجود دارد:

روش تغذیه متقاطع: مناسب برای سنگ زنی کارگروه های چند قطبی یا خاص شکل. روش تغذیه از طریق تغذیه: از راندمان تولید بالایی برای سنگ زنی غلتک های سوزن ، غلطک های استوانه ای و غلطک های مخروطی برخوردار است. روش تغذیه مماس: امکان خرد کردن یک قطعه کار خاص ، مانند غلتک کروی.

مزایا و مضرات سنگ زنی بی مرکز و سنگ زنی استوانه ای

ما می دانیم که در بین همه چرخ های چرخ ، چرخ های استوانه ای از دستگاه های بسیار پرکاربرد هستند و می توانند سطوح بیرونی مخروطی استوانه ای مختلف و چرخ های سطح انتهای شانه را پردازش کنند. بنابراین هنگام پردازش یک قطعه کار ، آیا باید سنگ زنی بی مرکز یا سنگ زنی استوانه ای را انتخاب کنیم؟ این امر مستلزم درک ویژگی ها و مزایا و مضرات آنها است.

ما به تازگی اصل کار چرخ چرخ مرکزی را معرفی کرده ایم و موارد زیر ویژگی های آن است.

1. پردازش مداوم ، نیازی به عقب نشینی ابزار ، زمان کوتاه برای بسته بندی کار و بهره وری بالا نیست.

2. مکانیزم موقعیت یابی چرخ و راهنما از استحکام پشتیبانی بهتری نسبت به چرخ های استوانه ای معمولی و مکانیسم قاب مرکزی برخوردار است و می تواند در حجم برش بزرگتر باشد ، که این امر منجر به پردازش قطعه های شافت باریک می شود و دستیابی به سنگ زنی پر سرعت و سنگ زنی قوی را آسان می کند.

3. قطعه کار چرخ دستی استوانه ای بیرونی بیرونی بر روی مکانیسم موقعیت یابی توسط چرخ استوانه ای بیرونی قرار گرفته است. مقدار سنگ زنی کمک هزینه در قطر قطعه کار است. بنابراین ، سایش چرخ سنگ زنی ، جبران مکانیسم خوراک و خطای دقت موقعیت یابی مکرر مکانیسم برش بر روی قطر و دقت بعدی این قسمت تنها نیمی از آسیاب استوانه ای بیرونی معمولی است. نیازی به حفاری یک سوراخ مرکزی نیست و دستیابی به بارگیری و تخلیه خودکار آسان است.

4. چرخ چرخ دستی بدون مرکز از مکانیسم عبور می کند ، که می تواند هر بار کمک هزینه پردازش را افزایش دهد. هنگام برش در سنگ زنی ، سطوح پیچیده را می توان به صورت توالی یا چرخ های سنگ زنی چندگانه خرد کرد که دارای بهره وری بالا و طیف گسترده ای از کاربرد است.

در مقایسه با چرخ های استوانه ای بیرونی بیرونی بیرونی ، ویژگی های زیر عبارتند از:

1. از نظر راندمان سنگ زنی ، سنگ زنی استوانه ای به مراتب بدتر از سنگ زنی بی میانه است ، بنابراین هزینه تولید نسبتاً زیاد است.

2. با این حال ، در مقایسه با سنگ زنی گریز از مرکز ، مزایای سنگ زنی استوانه ای خارجی نیز بسیار آشکار است. خطای استوانه ای ایجاد شده در طول پردازش تراش در جلوی هسته غلتکی قابل تصحیح است. دوم ، شافت گام را می توان خرد کرد. اگر این یک آسیاب استوانه ای خارجی CNC باشد ، می تواند در سطوح متوسط و زیاد یا قوس نیز زمین باشد.

3 از نظر دقت استوانه ای کلی ، سنگ زنی استوانه ای به طور کلی بهتر از سنگ زنی گریز از مرکز است.

میله موتور دیزل دیزل بدون مرکز چرخ دار

پس از معرفی مزایا و مضرات سنگ زنی بی مرکز و سنگ زنی استوانه ای ، اجازه دهید نگاهی به یک مورد کاربردی عملی بیندازیم.

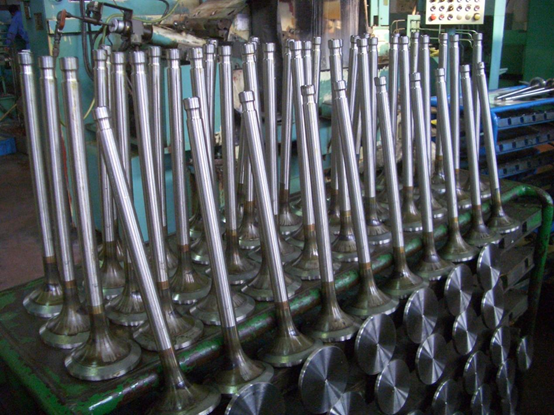

دریچه موتور دیزل لوکوموتیو

دریچه ها بخش مهمی از عملکرد موتورهای دیزلی هستند. در دهه 1970 و اواسط دهه 1980 ، این شرکت فرآیند سنگ زنی استوانه ای سنتی (هر دو روش موقعیت یابی پایان) را اتخاذ کرد ، اما از آنجا که نسبت طول میله شیر به قطر بیشتر از 10 است (شکل زیر را ببینید).

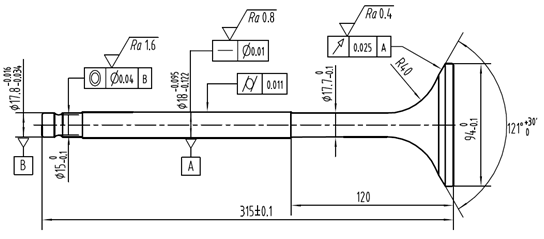

شیر موتور دیزل DF11

روش سنگ زنی استوانه ای سنتی ، استحکام سیستم فرآیند سنگ زنی را به شدت کاهش می دهد. در عین حال ، به طور کلی ناهمواری در اندازه میله دریچه پس از سنگ زنی وجود دارد ، به خصوص مشکلات نقص طبل در میله و راندمان پردازش کم به خوبی حل نشده است.

در اواسط اواخر دهه 1980 ، این شرکت ماشینهای سنگ زنی بدون مرکز ژاپنی را معرفی کرد. مسیر کلی فناوری پردازش شیر با استفاده از روش سنگ زنی بی مرکز (روش برش سنگ زنی) در اطراف میله طراحی مجدد شد. در فرآیند پردازش بعدی ، مزیت فرآیند سنگ زنی بدون مرکز میله دریچه به وضوح منعکس شده است ، عمدتاً در: قوام تحمل ابعادی خوب (در فاصله 0.02 میلی متر) ، یکنواختی سطح زبری سطح خوب (هرگونه زبری سطحی قسمت میله در RA0.35 است) ، و سنگ زنی بی محورنگ می تواند به شکل بالایی برسد و به نیازهای تحمل موقعیت برسد.

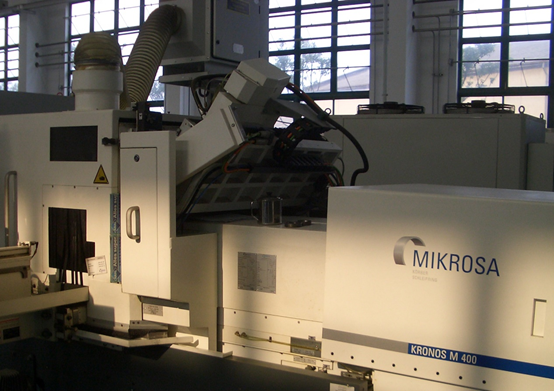

این شرکت از ده ها سال تجربه در دریچه های تولید انبوه آموخته است که قسمت میله شیر ، سنگ زنی بی مرکز را اتخاذ می کند ، روش پردازش دسته ای کارآمد و راحت است. با توسعه مداوم بازار محصول دریچه ، دو خط تولید دریچه این شرکت در حال حاضر دارای چندین دستگاه سنگ زنی بدون مرکز (میکروسا ، ژاپن و گوانگیانگ ، ژاپن) برای قسمت میله شیر آسیاب بی مرکز هستند. مشخصات پردازش تجهیزات می تواند انواع مختلفی از دریچه های دریایی موتور دیزل با سرعت متوسط را انجام دهد و می تواند به مشتریان در تحقیق و توسعه دریچه های موتور دیزلی با مقرون به صرفه کمک کند.

چرخ

خلاصه

سنگ زنی بدون مرکز یک روش ماشینکاری با دقت با تولید بالا در روشهای پردازش مکانیکی فعلی است. این روش سنگ زنی می تواند قطعه کار را قادر به دستیابی به کیفیت پردازش سطح خوب ، دقت پردازش بالا و راندمان پردازش بالا کند. این ماده به طور گسترده ای در پردازش پین ها ، میله های باریک و لوله هایی با قطر طولانی استفاده می شود و به طور گسترده در زمینه تولید تحمل استفاده می شود.

در سالهای اخیر ، کارخانه های ابزار ابزار ماشین من که دارای چرخ های بدون مرکز هستند ، با توسعه زمان ها همگام بوده اند و در تلاشند تا عملکرد چرخ های بی نقص را بهبود بخشند. اگرچه هنوز هم در استفاده از مواد جدید و تحقیق و توسعه فن آوری های جدید ، شکاف خاصی با چرخ های بیرونی بیرونی بیرونی وجود دارد ، اما تولید کنندگان چرخ دستی بی مرکز کشور من با مشکلات فنی روبرو می شوند و تلاش می کنند تا بر مشکلات فنی غلبه کنند ، که منجر به ایجاد فناوری آسیاب بی نقص کشور من شده است که به سمت سرعت ، با دقت بالا ، با کارایی بالا ، محافظت از محیط زیست ، و اطلاعات مربوط به محیط زیست و اطلاعات اطلاعاتی.
